A. Pengertian
Hot Standby Router Protocol (HSRP) adalah Cisco proprietary protokol redundansi untuk membangun gateway default toleran. Versi 1 dari protokol itu dijelaskan dalam RFC 2281. Tidak ada RFC untuk versi 2 protokol.
Protokol menetapkan kerangka kerja antara router jaringan untuk mencapai gateway default failover jika gerbang utama menjadi tidak dapat diakses, dalam hubungan erat dengan protokol routing cepat-konvergen seperti EIGRP atau OSPF. HSRP router mengirim multicast Hello pesan ke router lain untuk memberitahu mereka tentang prioritas mereka (yang router lebih disukai) dan status (Aktif atau Standby).
Protokol menetapkan kerangka kerja antara router jaringan untuk mencapai gateway default failover jika gerbang utama menjadi tidak dapat diakses, dalam hubungan erat dengan protokol routing cepat-konvergen seperti EIGRP atau OSPF. HSRP router mengirim multicast Hello pesan ke router lain untuk memberitahu mereka tentang prioritas mereka (yang router lebih disukai) dan status (Aktif atau Standby).
Untuk lebih jelasnya HSRP yaitu sebuah Protocol Redudancy standar cisco yang menetapkan sebuah Router yang secara otomatis mengambil alih pekerjaan jika salah satu Router yang sedang aktif mengalami kegagalan Routing atau mengalami kerusakan.
B. Latar Belakang
Jika dalam suatu jaringan yang menggunakan router bermasalah dan tidak ada ruter lain yang mengambil alih pekerjaan router tersebut tentu itu akan sangat merugikan bagi para pengguna jaringan tersebut.
C. Alat dan bahan
- Laptop
- Aplikasi Cisco
Packet Tracer
D. Maksud dan tujuan
Mengkonfigurasikan router dengan HSRP agar jika salah satu router mati masih bisa lewat router lain yang standby.
E. Tahap pelaksanaan
kegiatan

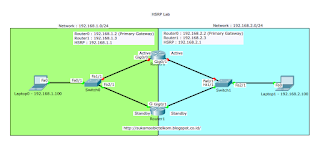

1. Pertama kita buka aplikasi Cisco Packet Tracer dan buat topologi seperti ini.

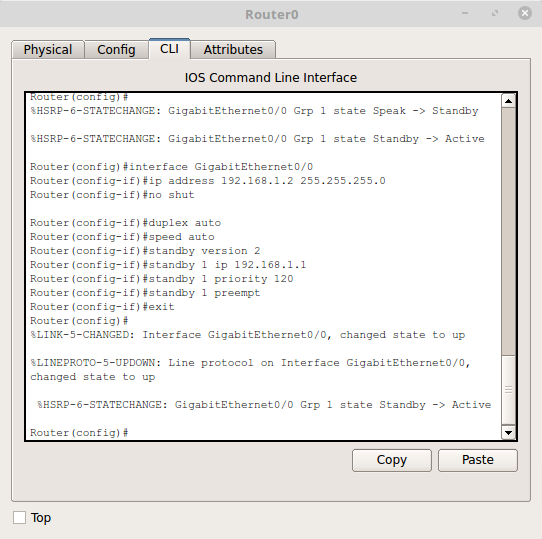

2. Kemudian kita konfigurasikan IP pada setiap router dan laptop nya.
Untuk langkah cepatnya tinggal copy script di bawah ini dan pasti pada router dengan mode global
Router0
interface GigabitEthernet0/0
ip address 192.168.1.2 255.255.255.0
no shut
duplex auto
speed auto
standby version 2
standby 1 ip 192.168.1.1
standby 1 priority 120
standby 1 preempt
exit
Router1
interface GigabitEthernet0/13. Kemudian kita lihat hasil konfigurasi pada router 0 dan router 1 ketikan perintah
ip address 192.168.2.2 255.255.255.0
no shut
duplex auto
speed auto
standby version 2
standby 2 ip 192.168.2.1
standby 2 priority 120
standby 2 preempt
exit
#show standby
5. Lalu kita matikan semua interface di Router0 yang mode Active
6. Sekarang kita ping dan tracerout lihat perpindahan ip nya dan saat pesan di kirim pun akan lewat router yang mode Standby
F. Referensi
https://en.wikipedia.org/wiki/Hot_Standby_Router_Protocol
Lab HSRP Configuration dari Nixtran
G. Hasil dan
Kesimpulan
Hasilnya secara otomatis pekerjaan Router0 di ambil alih oleh Router1 ketika Router 0 mati atau tidak berfungsi. Kesimpulannya untuk membuat Router dengan mode standby sangat berguna jadi jika Anda membuat jaringan yang besar dan alur datanya sangat penting jangan lupa konfigurasikan HSRP.
