Assalamu’alaikum
Wr. Wb.
Hay teman kali ini saya berbagi tentang DHCP di switch layer 3 langsung saja.
A.
Pengertian
Switch
layer 3
atau Multilayer Switch
adalah switch yang bekerja pada layer 2 dan juga bekerja pada layer 3
yang mempunyai fungsi routing, kemampuan routing pada layer 3 switch
antara lain routing antar VLAN berdasarkan encapsulation dot 1Q
maupun routing protocol static dan routing protocol dinamis lain
seperti Border Gateway Protocol (BGP), Enhanced Interior Gateway
Routing Protocol (EIGRP), Open Shortest Path First (OSPF), dan
Routing Information Protocol (RIP).
DHCP adalah protokol yang berbasis arsitektur client/server yang dipakai untuk memudahkan pengalokasian alamat IP dalam satu jaringan. Sebuah jaringan lokal yang tidak menggunakan DHCP harus memberikan alamat IP kepada semua komputer secara manual. Jika DHCP dipasang di jaringan lokal, maka semua komputer yang tersambung di jaringan akan mendapatkan alamat IP secara otomatis dari server DHCP.
B.
Alat dan bahan
-
Laptop
-
Aplikasi Cisco Packet Tracer
C.
Maksud dan tujuan
Membuat
dhcp server dari switch layer 3 agar setiap client mendapat ip secara
otomatis.
D.
Tahap pelaksanaan kegiatan
1.
Pertama kita buka aplikasi Cisco Packet Tracer yang belum punya
silahkan download
2.
Siapkan perangkat yang digunakan dalam topologi di tutorial
sebelumnya seperti ini
-
Multilayer Switch (3560-24PS)
-
PC-PT
3. Langsung ke intinya kita
konfigurasikan DHCP Server untuk setiap Vlannya.
Switch#conf t
Enter configuration commands,
one per line. End with CNTL/Z.
Switch(config)#ip dhcp pool
DHCP-KELAS → Nama dari DHCPnya
Switch(dhcp-config)#network
192.168.1.0 255.255.255.0
Switch(dhcp-config)#default-router
192.168.1.1 → Gateway
Switch(dhcp-config)#ex
Switch(config)#ip dhcp pool
DHCP-GURU
Switch(dhcp-config)#network
192.168.2.0 255.255.255.0
Switch(dhcp-config)#default-router
192.168.2.1
Switch(dhcp-config)#ex
4. Kita juga dapat memberikan
batasan IP yang tidak boleh di berikan ke client dengan perintah
#ip dhcp excluded-address <IP
AWAL> <IP AKHIR>
Switch(config)#ip dhcp
excluded-address 192.168.1.1 192.168.1.5
Switch(config)#ip dhcp
excluded-address 192.168.2.1 192.168.2.5

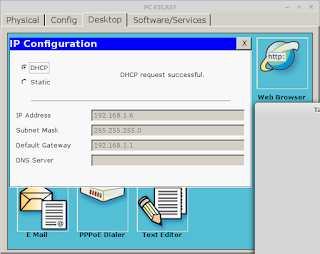

5. Kita cek DHCP nya di client
E.
Referensi
Ebook
MODUL CISCO IDN
https://id.wikipedia.org/wiki/Protokol_Konfigurasi_Hos_Dinamik
F.
Hasil dan Kesimpulan
Jika
konfigurasinya benar pasti vlan yang berbeda dapat terhubung seperti
pengetesan tadi.
Sekian
yang dapat saya share semoga bermanfaat.
Wassalamu’alaikum Wr. Wb.
